方案简介

在新能源汽车的电池管理方案中，使用银芯微方案，用户构建电池管理系统时无需再另外购买AFE芯片等器件，因为CS23NXXF集成了AFE + MCU + CAN + Flash + SRAM + SHA + PWM全部功能，真正实现“7合1”方案，使构建电池控制系统非常简单，大大缩短了研发人员的系统开发时间。

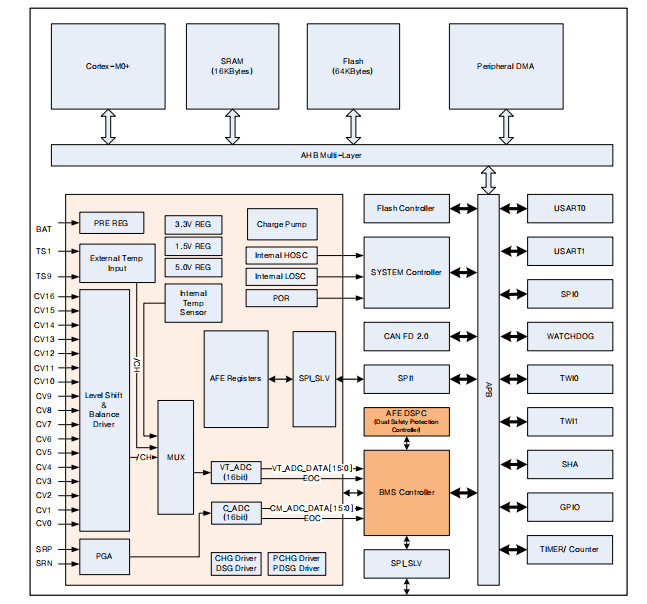

框架图

方案优势

• 芯片内置RTOS、锂电池控制逻辑、电芯均衡逻辑和SOX（SOH、SOC、SOP、SOE）深度学习预测模型，客户无需编程通过参数选择就能快速完成BMS系统.

• 可支持监控管理3-18节串联电池组. 电压采样精度达到±0.5mV，采样精度达到国际一流芯片水平.

• 节省了50%以上的电路板PCB空间，并节省30%以上的电路组件费用.

• 可通过无线模块将不同电池组信息发送到物联网云平台, 通过深度学习预测

• 更准确的SOX(荷电状态, 电池剩余能量状态, 电池功率状态, 安全状态) .

• 具有SHA加密芯片功能, 解决通信安全, 可确保识别真正的电池组.

• 堆叠式架构可以双向菊花链/CAN通信操作以确保完整性.

应用场景

电动汽车，混合动力汽车锂电池管理。

传统解决方案

根据电池数量, 传统解决方案厂商采用多组AFE(模拟前段芯片)和MCU(微控制芯片)组成的集成电路板构建电池控制系统. 为了避免电磁干扰和电路噪音. AFE和MCU之间还需要连接额外的光电隔离器件. 该方案不仅增加了BMS模块产品的成本，同时也增加了产品开发的周期时间和难度。
